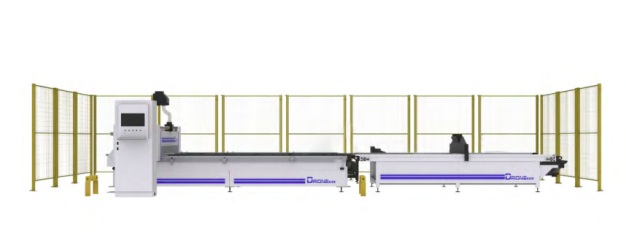

DRONE 2128

DANE TECHNICZNE:

Wymiary robocze stołu: 2100 × 2800 mm
Zakres roboczy osi Z: 140 mm
Stół został zaprojektowany w taki sposób, aby dzięki systemowi podciśnienia utrzymywać obrabiany element z maksymalną skutecznością.

_______________________________________________________________________________________

PRĘDKOŚCI OSI
Prędkość osi X: 70 m/min
Prędkość osi Y: 70 m/min
Prędkość osi Z: 20 m/min

Centrum obróbcze CNC DRONE, produkowane przez Poyraz Makina, to maszyna CNC wybierana przez firmy o dużej skali produkcji dzięki wysokiej wydajności i solidnej konstrukcji, dostosowanej do potrzeb produkcyjnych. Dzięki procesowi nestingu na maszynach CNC DRONE z płaskim stołem, przy minimalnej ilości odpadów, można wykonywać:

• Cięcie i wiercenie elementów foteli i sof.

• Wykonywanie wzorów i wycinanie frontów szafek kuchennych.

• Cięcie elementów szaf do jadalni i sypialni oraz wykonywanie rzeźbień i wzorów na drzwiach i zagłówkach łóżek.

• Produkcję mebli dziecięcych, młodzieżowych i przedszkolnych.

• Przygotowywanie drewnianych elementów dekoracyjnych i podobnych wyrobów.

______________________________________________________________________________________

STEROWANIE CNC

W naszych maszynach stosowane są jednostki sterujące CNI-NCONEX.
Pracują one w środowisku określonym przez producenta jako „system operacyjny Windows 10 oparty na Linuksie”.
Do obsługi maszyny dostępny jest przyjazny użytkownikowi i łatwy do zrozumienia program interfejsowy.
Ekran jednostki sterującej ma przekątną 21,5 cala; jednostka jest wyposażona w port USB, złącze Ethernet i pokrętło ręczne.
Programy wiercenia i frezowania można tworzyć bez potrzeby korzystania z dodatkowego oprogramowania.
Podczas wykonywania programu przez maszynę obszary cięcia można śledzić na ekranie na graficznym rysunku, a po ewentualnej przerwie w dostawie prądu maszyna może wznowić cięcie od miejsca, w którym zostało przerwane.
Jednostka sterująca umożliwia łatwe wykonywanie wszystkich czynności potrzebnych operatorowi, takich jak: definiowanie i umieszczanie narzędzi, zerowanie osi maszyny, przemieszczanie osi, przygotowywanie programów oraz wybieranie i uruchamianie programów na maszynie – wszystko za pomocą wygodnego interfejsu.
Wraz z maszyną dostarczany jest program Alphacam Core + Nesting na licencji zakupowej.
Program umożliwia import plików z AutoCAD oraz przygotowywanie programów cięcia i wiercenia. Gotowe makra upraszczają operacje.
_____________________________________________________________________________________

Automatyczny system pomiaru długości narzędzia automatycznie mierzy wymiary nowo dodanych lub powracających z ostrzenia narzędzi skrawających, a magazyn automatycznej wymiany narzędzi oferuje 10 gniazd do ich umieszczenia.
Umożliwia to wygodne mocowanie narzędzi o wszystkich rozmiarach i masach potrzebnych do obróbki płyt.

_____________________________________________________________________________________

SILNIK WRZECIONA

Do frezowania, grawerowania i cięcia stosowane jest elektrowrzeciono HSD chłodzone powietrzem.
Moc: 12 KM – 9 kW.
Maksymalna prędkość: 24 000 obr./min.
Napięcie: 380 V.
Automatyczne blokowanie narzędzia za pomocą siłowników pneumatycznych.
Ceramiczne zabezpieczenia przednie i tylne.
Korpus ze stopu aluminium.
System chłodzenia powietrzem.
Masa: 31 kg.

_____________________________________________________________________________________

CENTRALNY UKŁAD AUTOMATYCZNEGO SMAROWANIA

Maszyna jest wyposażona w centralny układ smarowania, który może automatycznie i precyzyjnie smarować 23 różne punkty.
Smar stosowany w układzie przyczynia się do wydłużenia żywotności elementów mechanicznych i obniżenia kosztów konserwacji.
System umożliwia również ręczne uruchamianie smarowania z poziomu jednostki sterującej.

_________________________________________________________________________________________

POMPA PRÓŻNIOWA

Nominalna wydajność pompowania: 250 m³/h.
Nominalna moc silnika: 6,5 kW.
Nominalna prędkość silnika: 3600 obr./min.
Przybliżona masa: 290 kg.
Ciśnienie końcowe: 100 hPa (mbar).
Ciśnienie końcowe przy pracy ciągłej: 200 hPa (mbar).
