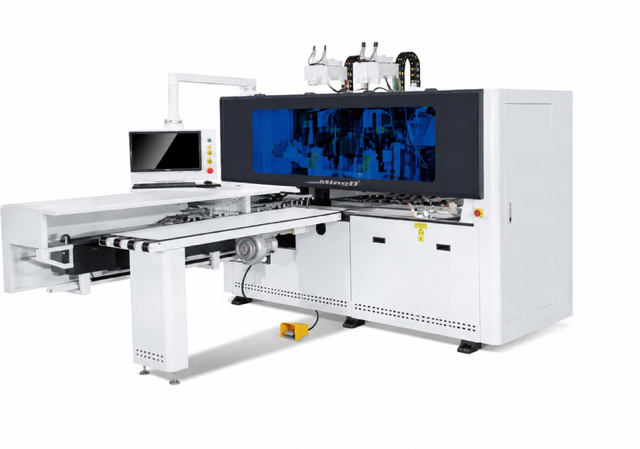

MD 612 K S Z

Model	MD-612KSZ
Wymiary zewnętrzne	5750 × 2900 × 2680 mm
Konfiguracja agregatów wiertarskich	Górny pionowy 12V × 2 + Poziomy 4H × 2 + Dolny pionowy 9 V
Maksymalna prędkość chwytaka	130 m/min
Maksymalna prędkość osi Y/Z	90 / 30 m/min
Długość obrabianego elementu	150 – 2800 mm
Szerokość obrabianego elementu	40 – 1220 mm
Grubość obrabianego elementu	10 – 48 mm
Moc wrzecion	3.5 kW + 6 kW
Moc całkowita	25.8 kW



Funkcje maszyny:

a. Inteligentna autodiagnostyka: Maszyna automatycznie wykrywa długość i szerokość płyty, zapobiegając nieprawidłowemu pozycjonowaniu pomiędzy elementem a jednostką obróbczą, co minimalizuje ryzyko uszkodzenia urządzenia.

b. Ciągła obróbka: System umożliwia ciągłe skanowanie i nieprzerwaną obróbkę bez czasu oczekiwania, znacząco zwiększając wydajność produkcji.

c. Elastyczny system odbioru materiału: Możliwość wyboru różnych metod odbioru materiału w zależności od wymagań linii produkcyjnej.

d. Zdalny serwis: Maszyna wyposażona jest w stabilny i szybki system operacyjny umożliwiający zdalne aktualizacje oraz tworzenie kopii zapasowych bazy danych.

e. Integracja z linią produkcyjną: Możliwość pracy w zautomatyzowanych liniach produkcyjnych, wspierających inteligentną i bezobsługową produkcję.

f. Automatyczna zmiana narzędzi: Wyposażona w liniowy magazyn 6 narzędzi, zapewniający większe możliwości obróbcze oraz wyższą wydajność.

g. Wysoka wydajność produkcji: Maszyna wykorzystuje technologię absolutnego pozycjonowania pamięciowego, eliminując konieczność wielokrotnego bazowania i skracając czas oczekiwania. System automatycznie wybiera najbliższe narzędzie względem miejsca obróbki, minimalizując czas zmiany narzędzia.

h. Możliwość jednoczesnego rowkowania z obu stron znacząco zwiększa efektywność produkcji.



Maszyna wyposażona jest w liniowy automatyczny magazyn narzędzi umożliwiający wykonywanie różnych operacji, takich jak:

1. rowki pod oświetlenie LED,

2. rowki pod prostowniki,

3. frezowanie uchwytów,

4. obróbka złączy Lamello,

5. inne procesy specjalne



Precyzyjny agregat wiertarski: Maszyna wyposażona jest w agregaty wiertarskie CC produkowane zgodnie z międzynarodowymi standardami i kontrolowane przy użyciu systemów pomiarowych 3D, co gwarantuje wysoką precyzję.

Panel sterowania: Maszyna wyposażona jest w 21.5-calowy kolorowy ekran przemysłowy z wysięgnikiem jednoramiennym zapewniającym wygodną obsługę oraz oszczędność miejsca. Najważniejsze cechy: intuicyjny interfejs, bezpieczna i stabilna obsługa, pełne komunikaty operacyjne, zintegrowany system diagnostyki i usuwania błędów.

System CNC: Maszyna wykorzystuje interfejs operatora oparty na systemie Windows oraz sterowanie CNC LNC. Zalety: łatwa obsługa, kompatybilność z oprogramowaniem do projektowania i zarządzania produkcją, brak konieczności ręcznego wprowadzania danych wiercenia, szybka obróbka po zeskanowaniu kodu, automatyczne generowanie programów obróbczych.

System analizy danych: Po zeskanowaniu system automatycznie analizuje dane płyty i wyświetla: wymiary rowków, głębokość rowków, informacje o współrzędnych. Ułatwia to kontrolę oraz korektę danych.

Konstrukcja maszyny: Korpus maszyny poddawany jest: obróbce cieplnej, wyżarzaniu, hartowaniu, odpuszczaniu, procesowi starzenia materiału. Zamknięta konstrukcja ramy zapewnia wysoką sztywność, stabilność oraz długą żywotność maszyny. Stół roboczy wykonany jest z płyt stalowych o grubości 20 mm.

Prowadnice podawcze: Maszyna wyposażona jest w wydłużone niemieckie prowadnice ROSTER, umożliwiające obróbkę elementów o praktycznie nieograniczonej długości. Jednorazowe pozycjonowanie zmniejsza ilość przełożeń chwytaków i zwiększa szybkość pracy.

System podwójnych chwytaków: System CNC automatycznie steruje podawaniem oraz pozycjonowaniem materiału zgodnie z programem wiercenia, zwiększając dokładność obróbki. Ruchoma dolna płyta podporowa skutecznie chroni materiał przed zarysowaniami. (Opcjonalnie dostępna większa ilość chwytaków.)

Technologia „Frog Jump”: Paraboliczny tor ruchu ogranicza czas przejazdów jałowych, zwiększając szybkość wiercenia i wydajność produkcji.
