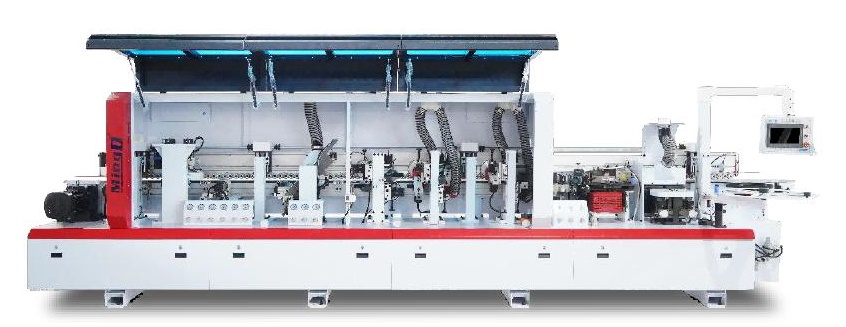

MD 808

GŁÓWNE PARAMETRY TECHNICZNE:
• Wymiary urządzenia: 6600 × 970 × 1750 mm
• Moc całkowita: 16.77 kW
• Ciśnienie robocze: 0.6PA, przewód 12 mm × 2
• Grubość obrzeża: 0.4–2 mm
• Grubość płyty: 9–55 mm
• Szerokość płyty: ≥40 mm
• Długość płyty: ≥100 mm
• Prędkość posuwu: 18 / 22 / 25 m/min
• Masa urządzenia: 2300 kg
• Napięcie: 380V 50HZ 3PH
• Język systemu: angielski

FUNKCJE MASZYNY:
1. Separator środka antyadhezyjnego
2. Dwunożowy agregat frezowania wstępnego
3. Lampa grzewcza podczerwieni
4. Klejenie EVA i zbiornik kleju
5. Czterokołowy docisk obrzeża
6. Obcinanie początku i końca
7. Frezowanie zgrubne
8. Frezowanie dokładne
9. Dwusilnikowe zaokrąglanie naroży
10. Skrobanie krawędzi
11. Skrobanie płaskie
12. Czyszczenie
13. Polerowanie

___________________________________________

EKRAN DOTYKOWY: 15-calowy ekran dotykowy HD.
Wiodący dostawca ekranów dla branży okleiniarek.
Brak błędnych dotknięć oraz bardzo szybka reakcja.
AGREGAT FREZOWANIA WSTĘPNEGO: Moc silników: 2.2 kW × 2
Prędkość: 12000 obr./min
Narzędzie: 125 × 30 H35
Diamentowe frezy usuwają zadziory po cięciu płyty, dzięki czemu obrzeże lepiej przylega do materiału i
zwiększa przyczepność kleju.
Dwa silniki pracują przeciwbieżnie, co ogranicza wykruszanie materiału.
AGREGAT KLEJENIA EVA: Moc silnika: 0.75 kW × 1
Pojemność zbiornika kleju: 1.5 l
Układ przeznaczony do produkcji seryjnej.
Posiada funkcję spuszczania kleju, co zapobiega zmianie koloru i pogorszeniu jakości kleju podczas długiego
podgrzewania.
Wałek klejowy o strukturze 0.8 mm zapewnia równomierne nanoszenie kleju i cienką linię klejową.
CZTEROKOŁOWY DOCISK: System z kołem mimośrodowym i gumowymi rolkami zapewnia maksymalnie mocny docisk obrzeża do płyty.
AGREGAT OBCINANIA KOŃCÓW: Moc silników: 0.37 kW × 2
Prędkość: 12000 obr./min
Tarcza: 104 × 22 × 30T
Układ odcina nadmiar obrzeża z początku i końca płyty.
Wyposażony w szybki zawór upustowy oraz podwójny układ pneumatyczny wysokiego i niskiego ciśnienia, co
ogranicza uszkodzenia materiału.
AGREGAT FREZOWANIA ZGRUBNEGO: Moc silników: 0.75 kW × 2
Prędkość: 12000 obr./min
Narzędzie: 56 × 16 × H14 × 6Z
Ręczna regulacja cyfrowa pozwala szybko i precyzyjnie ustawić frezy.
Sześciopiórowe frezy usuwają nadmiar obrzeża przed frezowaniem dokładnym.
AGREGAT FREZOWANIA DOKŁADNEGO: Moc silników: 0.75 kW × 2
Prędkość: 12000 obr./min
Narzędzie: 69 × 16 × H13 × 6Z × R2
Frezy typu R nadają obrzeżu zaokrąglony profil.
AGREGAT ZAOKRĄGLANIA NAROŻY: Moc silników: 0.75 kW × 2
Prędkość: 12000 obr./min
Narzędzie: 70 × 16 × H16 × 6Z × R2.5
System obrabia cztery naroża płyty i zaokrągla ostre krawędzie.
Konstrukcja stalowa zapewnia stabilność.
AGREGAT SKROBANIA: Narzędzie: 20 × 12 × R2
Skrobak z twardego stopu usuwa drobne linie i nierówności obrzeża.
AGREGAT SKROBANIA PŁASKIEGO: Dwa narzędzia u góry i dwa na dole skutecznie usuwają nadmiar kleju z powierzchni obrzeża.
AGREGAT POLEROWANIA: Moc silników: 0.37 kW × 2
Prędkość: 2840 obr./min
Koła polerskie szybko wygładzają obrzeże i nadają mu gładkie wykończenie.
Duża powierzchnia kontaktu poprawia jakość polerowania.
Konstrukcja opatentowana ułatwia wymianę kół.
AGREGAT TRANSPORTOWY: Moc silnika: 4.0 kW × 1
Silnik dużej mocy i dużego momentu zapewnia stabilny, cichy i płynny transport płyt bez blokowania materiału.
AGREGAT PODNOSZENIA: Moc silnika: 0.37 kW × 1
Prędkość: 2840 obr./min
Elektryczne podnoszenie belki dociskowej z cyfrowym wyświetlaczem.
Pozwala łatwo dostosować wysokość do grubości materiału.
