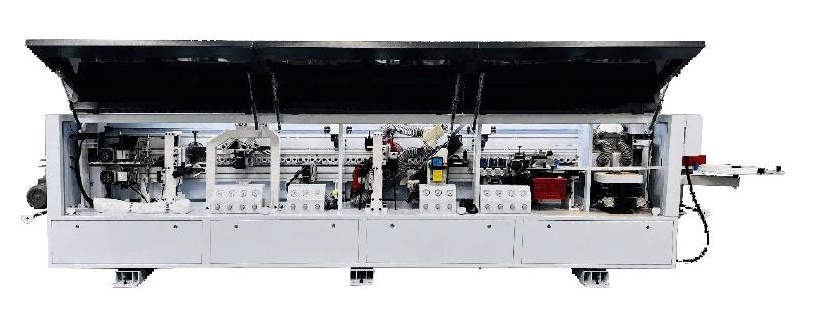

MD EM 4

GŁÓWNE PARAMETRY TECHNICZNE:
• Wymiary maszyny: 5500 × 800 × 1250 mm
• Moc całkowita: 12.5 kW
• Ciśnienie robocze: 0.6PA, przewód 12 mm × 2
• Grubość obrzeża: 0.4–3 mm
• Grubość płyty: 10–60 mm
• Szerokość płyty: ≥60 mm
• Długość płyty: ≥200 mm
• Prędkość posuwu: 15 / 20 / 23 m/min
• Masa urządzenia: 1500 kg
• Napięcie: 380V 50HZ 3PH
• Język systemu: angielski

FUNKCJE:
1. Dwunożowe frezowanie wstępne
2. System klejenia EVA i zbiornik kleju
3. Docisk
4. Obcinanie początku i końca
5. Frezowanie dokładne
6. Zaokrąglanie naroży
7. Skrobanie obrzeża
8. Skrobanie płaskie
9. Czyszczenie
10. Polerowanie

___________________________________________

EKRAN DOTYKOWY: 10-calowy ekran HD.
Wiodący dostawca ekranów dla przemysłu okleiniarek.
Bardzo szybka reakcja i brak błędnych dotknięć.

AGREGAT FREZOWANIA WSTĘPNEGO: Moc silników: 2.2 kW × 2
Prędkość: 12000 obr./min
Narzędzie standardowe: 125 × 30 H35
Diamentowe frezy usuwają zadziory po cięciu płyty.
Pozwala to uzyskać lepsze przyleganie obrzeża do materiału i zwiększa przyczepność.
Dwa silniki obracają się przeciwnie, co ogranicza wykruszanie materiału.

CZTEROKOŁOWY DOCISK: Konstrukcja mimośrodowa i gumowe rolki zapewniają bardzo mocny docisk obrzeża do płyty.

AGREGAT OBCINANIA KOŃCÓW: Moc silników: 0.37 kW × 2
Prędkość: 12000 obr./min
Tarcza: 104 × 22 × 30T
Układ usuwa nadmiar obrzeża z początku i końca płyty.
Zastosowano szybki zawór upustowy oraz podwójny układ pneumatyczny wysokiego i niskiego ciśnienia.

AGREGAT FREZOWANIA DOKŁADNEGO: Moc silników: 0.75 kW × 2
Prędkość: 12000 obr./min
Narzędzie: 69 × 16 × H13 × 6Z × R2
Cyfrowa regulacja frezów umożliwia dokładne ustawienie.
Sześciopiórowe frezy typu R tworzą zaokrąglony profil obrzeża.

AGREGAT ZAOKRĄGLANIA NAROŻY: Moc silników: 0.75 kW × 2
Prędkość: 12000 obr./min
Narzędzie: 70 × 16 × H16 × 6Z × R2.5
System obrabia cztery naroża płyty, zaokrąglając ostre krawędzie.
Konstrukcja stalowa zapewnia wysoką stabilność.

AGREGAT SKROBANIA: Narzędzie: 20 × 12 × R2
Skrobak ze stopu usuwa drobne ślady i nierówności obrzeża.

AGREGAT SKROBANIA PŁASKIEGO: Dwa narzędzia górne i dwa dolne usuwają nadmiar kleju z powierzchni obrzeża.

AGREGAT POLEROWANIA: Moc silników: 0.37 kW × 2
Prędkość: 2840 obr./min
Koła polerskie wygładzają obrzeże i nadają mu gładkie wykończenie.
Duża powierzchnia kontaktu poprawia jakość polerowania.
Konstrukcja opatentowana ułatwia wymianę kół.

AGREGAT TRANSPORTOWY: Moc silnika: 2.2 kW × 1
Silnik dużego momentu zapewnia mocny, stabilny i cichy transport płyt bez blokowania materiału.

AGREGAT PODNOSZENIA: Moc silnika: 0.37 kW × 1
Prędkość: 2840 obr./min
Elektryczne podnoszenie belki dociskowej.
Cyfrowy wyświetlacz umożliwia łatwe ustawienie wysokości do grubości materiału.
Zmniejsza ilość pracy operatora.

ENKODER — Autonics (Korea) Konwertuje sygnały i dane do komunikacji, transmisji i sterowania.
Pozwala okleiniarce pracować z wysoką precyzją.
UZDATNIACZ POWIETRZA — Pneulead (USA) Filtruje wilgoć z układu pneumatycznego.
WYŁĄCZNIK CIŚNIENIA POWIETRZA
Steruje otwieraniem i zamykaniem układu pneumatycznego.
ELEKTROZAWÓR — Pneulead (USA) Zapewnia dokładność pracy i elastyczność działania urządzenia.
ZAWÓR REGULACJI CIŚNIENIA - Reguluje wartość ciśnienia powietrza.
WYŁĄCZNIK KRAŃCOWY — OMRON (Japonia) Kontroluje zakres ruchu mechanicznego.
Pozwala na automatyczne zatrzymanie, zmianę kierunku i zmianę prędkości ruchu.
PLC — DELTA (Tajwan) Sterownik PLC steruje urządzeniem przez wejścia i wyjścia cyfrowe oraz analogowe.
