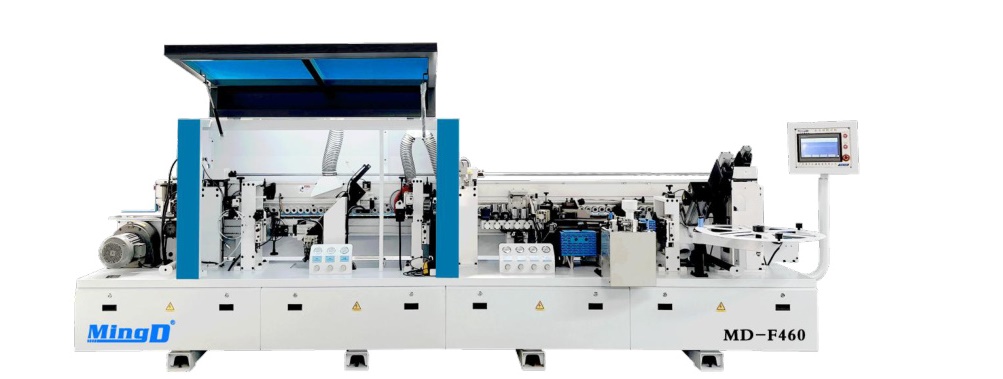

MD F 460

DANE TECHNICZNE MASZYNY:

Wymiary urządzenia: 5350 × 970 × 1650 mm.
Całkowita moc urządzenia: 18 kW.
Ciśnienie powietrza: 0.6PA; 12 mm × 2.
Grubość obrzeża: 0.4–2 mm.
Grubość płyty: 18–25 mm.
Szerokość płyty: ≥60 mm.
Długość płyty: ≥120 mm.
Prędkość posuwu: 18 / 22 / 25 m/min.
Waga netto urządzenia: 1500 kg.
Napięcie: 380V, 50HZ, 3PH.
Język: angielski.

FUNKCJE MASZYNY:
1. Cięcie skosu pod kątem 45°
2. Klejenie krawędzi skośnej
3. Klejenie krawędzi prostej
4. Wykonywanie rowka w obrzeżu typu V
5. Docisk i przyklejenie krawędzi skośnej oraz prostej
6. Frezowanie / przycinanie krawędzi
7. Podgrzewanie nagrzewnicą powietrzną
8. Obcinanie początku i końca obrzeża
9. Skrobanie / cyklinowanie krawędzi
10. Czyszczenie
11. Polerowanie

______________________________________________

a) 10-calowy ekran dotykowy wysokiej rozdzielczości. Dostawca ekranów dotykowych jest wiodącym dostawcą w
branży okleiniarek. Ekran charakteryzuje się brakiem błędnych dotknięć oraz czułą, szybką reakcją.

b) Po wejściu płyty o prostej krawędzi uruchamia się automatyczne cięcie szlifująco-rozdrabniające przy użyciu
ustawionej skośnie, nakładanej piły 45°. System pozostawia prostą krawędź o szerokości 3–5 mm. Powierzchnia
skosu jest czysta i równa, bez wyszczerbień krawędzi.

c) Moc silnika: 0.75 kW × 2 szt. System nanoszenia kleju EVA jest przeznaczony do produkcji seryjnej. Pojemność
zbiornika kleju wynosi 1.5 l. Układ posiada funkcję odprowadzania kleju, aby uniknąć zmiany koloru i pogorszenia
jakości kleju wskutek długotrwałego podgrzewania w zbiorniku. Wałek nanoszący klej ma wzór siatki 0.8 mm, dzięki
czemu zapewnia równomierne nakładanie kleju oraz cienką linię klejową.

d) System dociska płytę oraz taśmę / obrzeże uszczelniające z obu stron, a następnie automatycznie zagina je,
formując skos pod kątem 45°.

e) Moc silnika: 0.55 kW × 1 szt. System wykonuje poziomy rowek w obrzeżu, aby zapobiec jego zapadaniu się podczas
późniejszego procesu docisku i laminowania.

f) Lampa grzewcza podgrzewa obrzeże / taśmę uszczelniającą, aby je zmiękczyć i uzyskać mocniejsze, pewniejsze
dociśnięcie oraz lepsze połączenie z płytą.

g) Moc silnika: 0.75 kW × 2 szt.; prędkość: 12000 obr./min. Specyfikacja narzędzia: 56 × 16 × H14 × 6Z. Specyfikacja
narzędzia: 69 × 16 × H13 × 6Z × R2. Sześciopiórowy nóż typu R usuwa nadmiar krawędzi i tworzy zaokrąglony
narożnik, dzięki czemu wykończenie krawędzi jest bardziej estetyczne.

h) Moc silnika: 0.37 kW × 2 szt.; prędkość: 12000 obr./min. Specyfikacja tarczy: 104 × 22 × 30T. Jednostka odcina
nadmiar obrzeża na początku i końcu płyty. W tej sekcji zastosowano szybki zawór upustowy ciśnienia oraz
podwójny układ pneumatyczny wysokiego i niskiego ciśnienia, co skutecznie zapobiega uszkodzeniu płyty.

i) Specyfikacja narzędzia: 20 × 12 × R2. Nóż z bardzo twardego stopu skrobie i wyrównuje drobne linie oraz
nierówności na obrzeżu.

j) Moc silnika: 0.37 kW × 2 szt.; prędkość: 2840 obr./min. Koło polerskie szybko poleruje krawędź po oklejaniu, dzięki
czemu staje się ona gładsza i bardziej estetyczna.

k) Moc silnika: 0.37 kW × 1 szt.; prędkość: 2840 obr./min. Aluminiowa belka wysokiego docisku o szerokości 25 cm jest
trwała i odporna na eksploatację. Elektryczne podnoszenie sterowane z ekranu dotykowego zapewnia, że płyta nie
odkształca się, nie wysuwa się z prowadzenia, a oklejanie krawędzi pozostaje stabilne.
