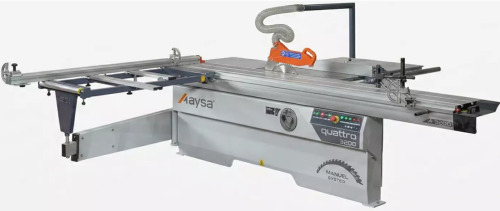

Quattro 2800/3200/3800

Wysoka precyzja cięcia

QUATTRO jest wyposażona w zintegrowany agregat podcinający oraz zaawansowany system wózka 10-prowadnicowego, dzięki czemu zapewnia bardzo wysoką dokładność cięcia. W praktyce oznacza to czyste prowadzenie materiału, stabilny ruch stołu oraz wysoką powtarzalność wymiarów podczas rozkroju.

Sztywna konstrukcja i stabilność

Maszyna została zbudowana na ciężkim, stalowym korpusie spawanym, który tłumi drgania powstające podczas pracy. Producent wskazuje, że rozwiązanie to zapewnia maksymalną stabilność i dokładność wymiarową nawet przy obróbce dużych i ciężkich płyt. Dla klienta oznacza to spokojniejszą pracę maszyny, lepszą jakość krawędzi oraz większą pewność cięcia przy dużych formatach materiału.

Ergonomia i wygoda obsługi

QUATTRO posiada funkcję pochyłu piły do 45° oraz łatwo dostępny panel sterowania, co przyspiesza pracę operatora i ułatwia wykonywanie bardziej wymagających cięć pod kątem. Producent akcentuje, że dzięki temu operator może szybciej realizować kolejne operacje, a cięcia ukośne są prostsze i bardziej przewidywalne.

Wydajność do pracy ciągłej

Maszyna oferowana jest w wersjach 2800 mm, 3200 mm i 3800 mm, a dzięki mocnemu silnikowi oraz zoptymalizowanej dynamice cięcia ma odpowiadać potrzebom nawet intensywnie pracujących warsztatów. To rozwiązanie przeznaczone do regularnej, profesjonalnej eksploatacji w produkcji meblowej i stolarskiej.

_______________________________________________

Mocny i stabilny korpus

Dzięki ciężkiej, spawanej konstrukcji stalowej maszyna minimalizuje drgania i poprawia jakość cięcia. To bardzo ważne w codziennej pracy, bo stabilność korpusu bezpośrednio wpływa na prostoliniowość cięcia, powtarzalność wymiarów oraz kulturę pracy całego urządzenia.

Agregat piły głównej

Agregat piły został oparty na zamkniętej konstrukcji korpusu, która zapewnia wysoką odporność na skręcanie. Producent podkreśla, że dzięki temu nawet przy trudnych i kątowych cięciach nie występują odchylenia tarczy, a ustawienie piły pozostaje prawidłowe. W praktyce oznacza to pewniejsze cięcie, mniejsze ryzyko odjeżdżania tarczy oraz lepszą jakość obróbki przy bardziej wymagających elementach.

Podcinak

Maszyna została zoptymalizowana do pracy z podcinakiem stożkowym o średnicy 125 mm. Układ ten posiada łatwo dostępne mechaniczne pokrętła regulacyjne, które umożliwiają regulację wysokości i osi bez luzów. To ważna cecha przy cięciu płyt laminowanych i innych materiałów wymagających czystej krawędzi, ponieważ właściwe ustawienie podcinaka ogranicza ryzyko wyszczerbień od spodniej strony materiału.

Silnik główny – wersja standardowa i opcjonalna

Standardowo maszyna wyposażona jest w silnik o mocy 4 kW (5,5 HP). Producent przewiduje także opcję zwiększenia mocy do 5,5 kW (7,5 HP) dla bardziej wymagających zastosowań. Opcja ta jest przeznaczona dla użytkowników, którzy planują pracę z trudniejszym materiałem lub chcą zwiększyć zapas mocy w intensywnej eksploatacji.

Opcjonalny system bezpieczeństwa Handsafe

QUATTRO może zostać wyposażona w opcjonalny system bezpieczeństwa Handsafe. Według producenta system ten wykrywa różne ułożenia dłoni i palców oraz ich odległość od strefy zagrożenia, zapewniając ochronę podczas pracy w niebezpiecznym obszarze roboczym. Producent podaje, że: system jest dostosowany do konkretnej strefy pracy, zapewnia ochronę wyłącznie dla dłoni, reaguje natychmiast po wejściu w wyznaczony obszar niebezpieczny i zatrzymuje system bez kontaktu fizycznego. Producent używa też hasła „zero ryzyka, zero wypadków przy pracy”, ale w ofercie dla klienta lepiej traktować to jako opis marketingowy, a nie gwarancję absolutnego bezpieczeństwa.

___________________________________________

Wersje maszyny:

Maszyna występuje w trzech seriach:

• 2800
• 3200
• 3800

QUATTRO 2800

• długość wózka: 2800 mm
• średnica tarczy głównej: 300 mm
• średnica wału tarczy głównej: 30 mm
• maksymalna wysokość cięcia przy tarczy Ø300 mm: 78 mm
• maksymalna wysokość cięcia przy pochyleniu 45°: 55 mm
• maksymalna szerokość cięcia: 1300 mm
• maksymalny przesuw aluminiowego stołu: 2800 mm
• wymiary stołu: 950 × 600 mm
• wymiary tylnego stołu dodatkowego: 950 × 750 mm
• wymiary dodatkowego stołu bocznego: 800 × 500 mm
• wymiary wózka profilowego: 1530 × 650 mm
• zakres pochyłu piły: 0°–45°
• przyłącze odciągu: 120 mm
• moc silnika: 4 kW
• prędkość obrotowa tarczy głównej: 3700–5100 obr./min
• masa netto: 660 kg

QUATTRO 3200

• długość wózka: 3200 mm
• średnica tarczy głównej: 300 mm
• średnica wału tarczy głównej: 30 mm
• maksymalna wysokość cięcia przy tarczy Ø300 mm: 78 mm
• maksymalna wysokość cięcia przy pochyleniu 45°: 55 mm
• maksymalna szerokość cięcia: 1300 mm
• maksymalny przesuw aluminiowego stołu: 3200 mm
• wymiary stołu: 950 × 600 mm
• wymiary tylnego stołu dodatkowego: 950 × 750 mm
• wymiary dodatkowego stołu bocznego: 800 × 500 mm
• wymiary wózka profilowego: 1530 × 650 mm
• zakres pochyłu piły: 0°–45°
• przyłącze odciągu: 120 mm
• moc silnika: 4 kW
• prędkość obrotowa tarczy głównej: 3700–5100 obr./min
• masa netto: 680 kg

QUATTRO 3800

• długość wózka: 3800 mm
• średnica tarczy głównej: 300 mm
• średnica wału tarczy głównej: 30 mm
• maksymalna wysokość cięcia przy tarczy Ø300 mm: 78 mm
• maksymalna wysokość cięcia przy pochyleniu 45°: 55 mm
• maksymalna szerokość cięcia: 1300 mm
• maksymalny przesuw aluminiowego stołu: 3800 mm
• wymiary stołu: 950 × 600 mm
• wymiary tylnego stołu dodatkowego: 950 × 750 mm
• wymiary dodatkowego stołu bocznego: 800 × 500 mm
• wymiary wózka profilowego: 1530 × 650 mm
• zakres pochyłu piły: 0°–45°
• przyłącze odciągu: 120 mm
• moc silnika: 4 kW
• prędkość obrotowa tarczy głównej: 3700–5100 obr./min
• masa netto: 720 kg

QUATTRO 2800 / 3200 / 3800 – parametry podcinaka

Dla wszystkich trzech wersji producent podaje takie same parametry podcinaka, poza długością cięcia zależną od długości wózka:

• średnica tarczy podcinającej: 125 mm
• średnica wału tarczy podcinającej: 20 mm
• prędkość obrotowa tarczy podcinającej: 7250 obr./min
• moc silnika podcinaka: 0,75 kW
• długość cięcia:
  • 2800 mm dla wersji 2800
  • 3200 mm dla wersji 3200
  • 3800 mm dla wersji 3800
